7  Rancangan Split Blok

Filosofi dasar rancangan split blok mirip dengan strip plot - ada petak utama dan anak petak. Anak petak tersebut mengandung suatu aspek dari percobaan yang ingin ditekankan (diketahui pengaruhnya dengan ketepatan lebih tinggi). Dalam split blok kasus ini yang ditekankan bukan satu faktor, melainkan interaksi antara faktor. Oleh karena itu, faktor menjadi petak utama.

Rancangan split blok hanya dapat diterapkan dalam RAKL, tidak di RAL. Unit percobaan harus dipisahkan menjadi blok, lalu petak utama diacak di lajur dan baris blok tersebut. Pengacakan semua faktor di lajur dan baris tidak mungkin terjadi di satu unit percobaan yang hanya mengandung satu perlakuan atau satu kombinasi faktor sehingga dibutuhkan blok agar pengacakan semua kombinasi tersebut dapat dilakukan.

7.1 Pengacakan

Langkah pengacakannya adalah sebagai berikut:

  • Pilihlah kelompok unit percobaan secara acak
  • Tempatkan taraf-taraf faktor A secara acak pada setiap kelompok mengikuti plot lajur
  • Tempatkan taraf-taraf faktor B secara acak pada setiap kelompok mengikuti plot baris.

7.1.1 Pengacakan di agricolae

Sebelum langkah-langkah pengacakan di atas diikuti, akan didefinisikan faktor yang akan dicobakan dan tarafnya. Hendak dicobakan pupuk dengan taraf “Kontrol”, “PK”, “N”, “NP”, “NK”, dan “NPK” serta genotipe beras dengan taraf IR-64 dan S-969.

Code
P<-c("Kontrol", "PK", "N", "NP", "NK","NPK")
G<-c("IR-64","S-969")

Pengacakan split blok di agricolae cukup sederhana. Nama lain dari split blok adalah strip-plot, dan ada fungsi design.strip(faktor1, faktor2, nblok) di package tersebut:

Code
baganSplitB<-agricolae::design.strip(P,G,r=4,serie=1)

Perlihatkan bagan percobaan:

Code
knitr::kable(head(baganSplitB$book, n=10),
             col.names= c("Petak", "Blok",
                          "Pupuk", "Genotipe"))
Petak Blok Pupuk Genotipe
11 1 Kontrol S-969
12 1 Kontrol IR-64
13 1 NP S-969
14 1 NP IR-64
15 1 N S-969
16 1 N IR-64
17 1 NPK S-969
18 1 NPK IR-64
19 1 NK S-969
20 1 NK IR-64

7.1.2 Pengacakan di edibble

Dalam rancangan strip plot, ada empat unit percobaan. Pengaruh blok tentu diaplikasikan ke blok, lalu pengaruh faktor ditaruh di lajur dan baris, serta interaksi di tiap unit. Maka, di edibble buat empat unit. Blok, lalu kolom dan baris yang nested_in(blok), dan petak yang di dalam blok - nested_in(blok) dan crossed_by(baris, kolom) - tiap petak merupakan gabungan dari baris dan kolom. Cara mendefinisikan kasus ini adalah dengan menyatakan bahwa petak crossed_by() terlebih dahulu, lalu nested_in() - di tiap blok, petak merupakan gabungan baris dan kolom. Karena operasi dalam kurung dilaksanakan terlebih dahulu, bentuknya menjadi nested_in(blok, crossed_by()).

Lalu, pengacakan dilakukan ke baris dan kolom.

Code
library(edibble)

desSBlok<-design(name="Padi") %>%
  set_units(blok=4,
            baris=nested_in(blok,2),
            kolom=nested_in(blok,6),
            petak=nested_in(blok,crossed_by(baris,kolom))) %>%
  set_trts(Genotipe=G,
           Pupuk=P) %>%
  allot_trts(Genotipe~baris,
             Pupuk~kolom) %>%
  assign_trts("random", seed=420) %>% serve_table

knitr::kable(head(desSBlok,n=10))
blok baris kolom petak Genotipe Pupuk
blok1 baris1 kolom1 petak1 S-969 NPK
blok1 baris2 kolom1 petak2 IR-64 NPK
blok1 baris1 kolom2 petak3 S-969 Kontrol
blok1 baris2 kolom2 petak4 IR-64 Kontrol
blok1 baris1 kolom3 petak5 S-969 PK
blok1 baris2 kolom3 petak6 IR-64 PK
blok1 baris1 kolom4 petak7 S-969 NP
blok1 baris2 kolom4 petak8 IR-64 NP
blok1 baris1 kolom5 petak9 S-969 N
blok1 baris2 kolom5 petak10 IR-64 N

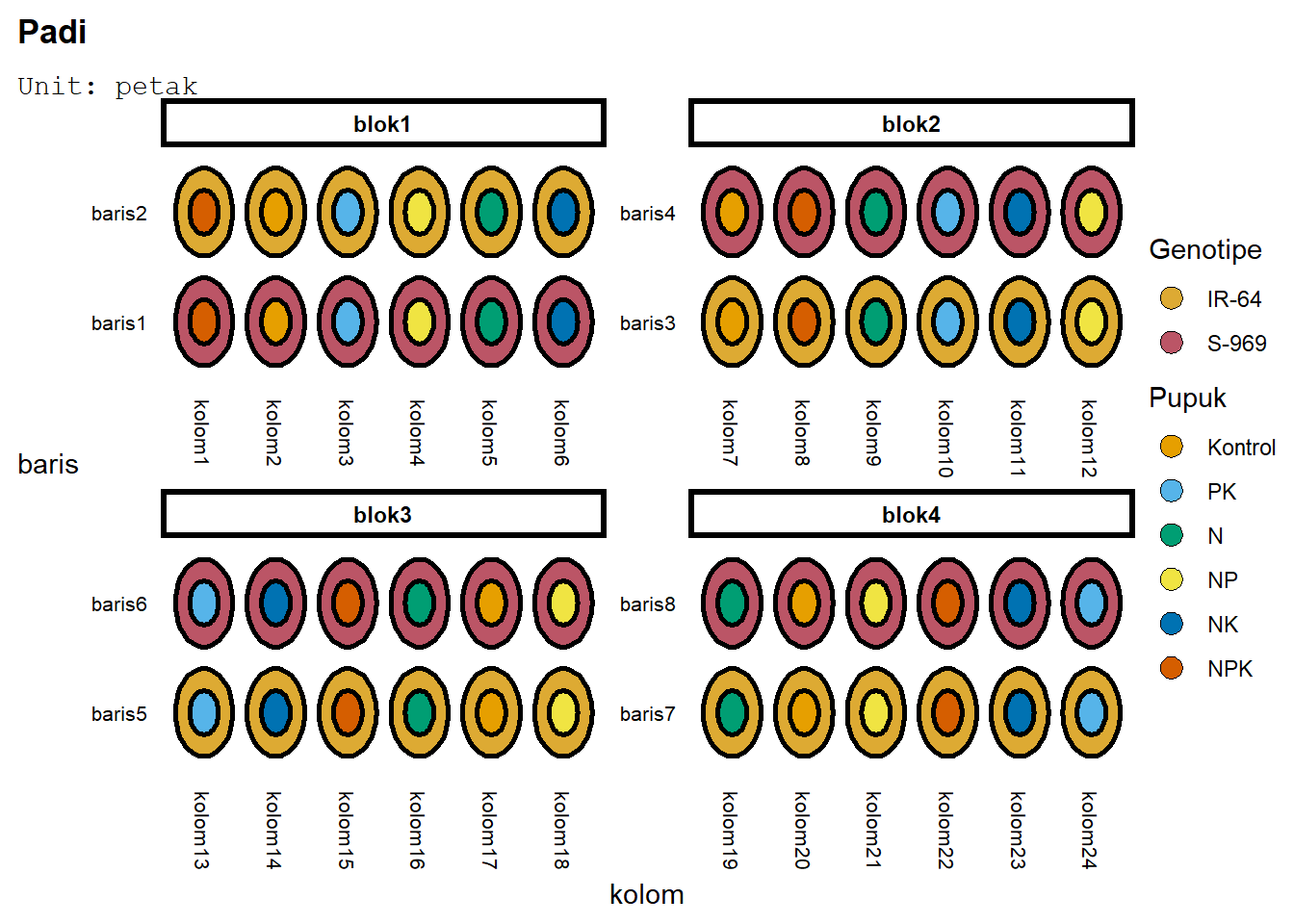

Plot rancangan tersebut:

Code
deggust::autoplot(desSBlok)

Bandingkan dengan default edibble:

Code
strip <- takeout(menu_strip(t1 = 2, t2 = 6, r = 4, seed=420))
examine_recipe(strip)
design("Strip-Plot Design | Strip-Unit Design") %>%
  set_units(block = 4,
            row = nested_in(block, 2),
            col = nested_in(block, 6),
            unit = nested_in(block, crossed_by(row, col))) %>%
  set_trts(trt1 = 2,
           trt2 = 6) %>%
  allot_trts(trt1 ~ row,
             trt2 ~ col) %>%
  assign_trts("random", seed = 420) %>%
  serve_table()

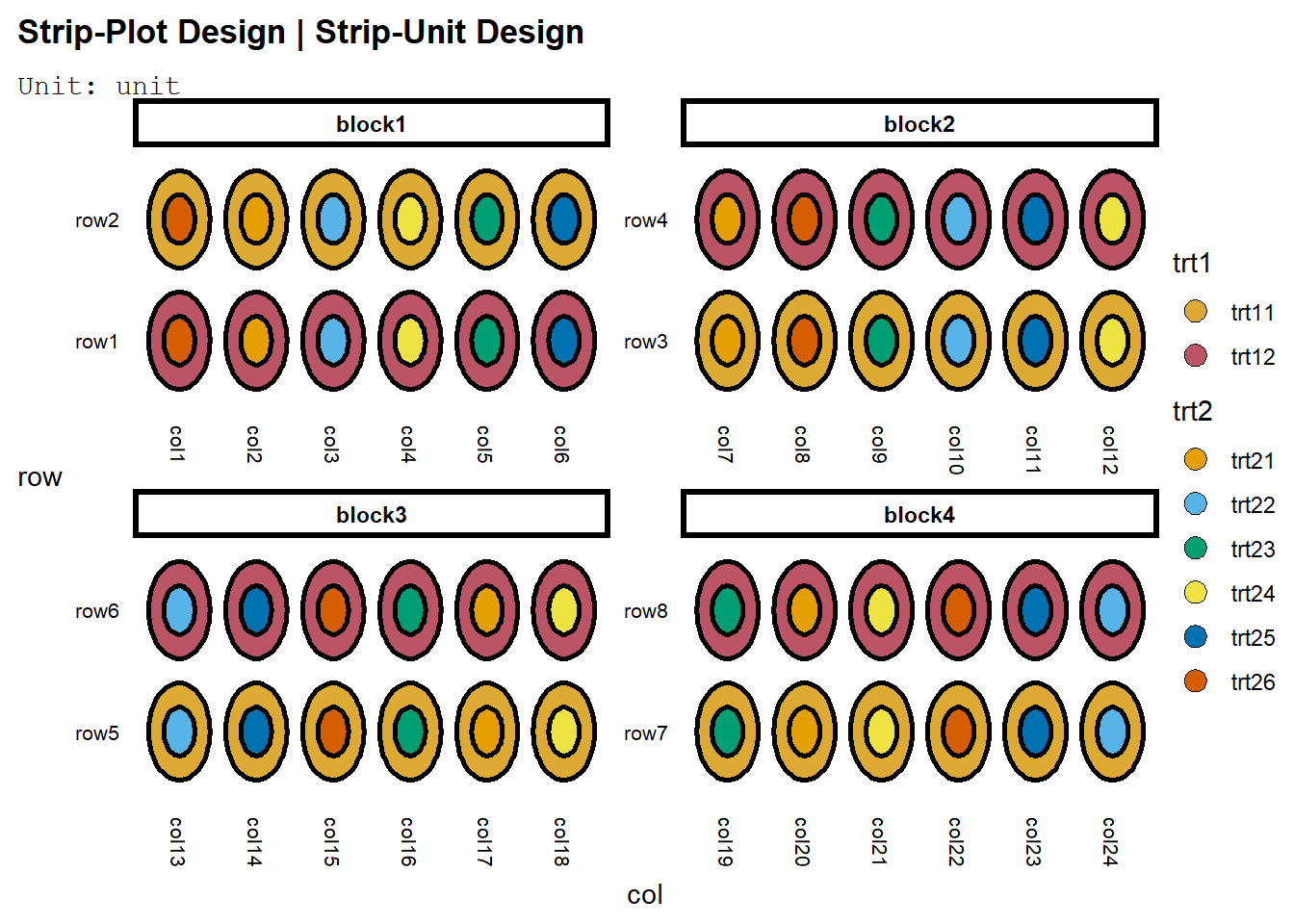

Plotnya akan relatif sama:

Code
deggust::autoplot(strip)

7.2 ANOVA

7.2.1 Teori

Model linear aditif bagi split plot RAL adalah:

\[ y_{ijk} = \mu + \alpha_i + K_{k}+ \delta_{ik} + \beta_j + \gamma_{jk}+(\alpha\beta)_{ij} + \epsilon_{ijk} \]

Dengan:

  1. \(y_{ijk}\) adalah nilai pengamatan pada faktor A taraf ke-i dan faktor B taraf ke-j pada blok ke-k.
  2. \(\mu\) komponen aditif dari rataan umum.
  3. \(\alpha_i\) pengaruh utama faktor A. Diasumsikan \(\sum_{i=1}^a \alpha_i=0\) bagi model tetap dan \(\alpha\sim N(0,\sigma_a^2)\) bagi model acak.
  4. \(\beta_{j}\) pengaruh utama faktor B. Diasumsikan \(\sum_{j=1}^b \beta_j=0\) bagi model tetap dan \(\beta\sim N(0,\sigma_b^2)\) bagi model acak.
  5. \(K_{k}\) pengaruh utama kelompok.
  6. \((\alpha\beta)_{ij}\) komponen interaksi faktor A dan faktor B. Diasumsikan \(\sum_{i=1}^p(\alpha\beta)_{ij}=\sum_{i=1}^t (\alpha\beta)_{ij}=0\) bagi model tetap dan \((\alpha\beta)_{ij}\sim N(0,\sigma_{ab}^2)\) bagi model acak.
  7. \(\delta_{ik}\sim N(0,\sigma_{\delta}^2)\) komponen acak dari faktor A.
  8. \(\gamma_{jk}\sim N(0,\sigma_{\gamma}^2)\) komponen acak dari faktor B.
  9. \(\epsilon_{ijk}\sim N(0,\sigma^2)\) komponen acak interaksi dari faktor A dan B.

Dan hipotesis pengaruh faktor petak utama:

\[ \begin{aligned} H_{0}&:\alpha_{1}=\ldots=\alpha_{a}=0 \\ &\text{ faktor A tidak berpengaruh pada respon}\\ H_{1}&: \text{Paling sedikit ada satu i di mana }\alpha_{i}\neq 0\\ \end{aligned} \]

Hipotesis pengaruh faktor anak petak:

\[ \begin{aligned} H_{0}&:\beta_{1}=\ldots=\beta_{b}=0 \\ &\text{ faktor B tidak berpengaruh pada respon}\\ H_{1}&: \text{Paling sedikit ada satu j di mana }\beta_{j}\neq 0\\ \end{aligned} \]

Hipotesis pengaruh interaksi:

\[ \begin{aligned} H_{0}&:(\alpha\beta)_{11}=(\alpha\beta)_{12}=\ldots=(\alpha\beta)_{ab}=0 \\ &\text{ interaksi tidak berpengaruh pada respon}\\ H_{1}&: \text{Paling sedikit ada sepasang ij di mana }(\alpha\beta)_{ij}\neq 0\\ \end{aligned} \]

Dan hipotesis pengaruh kelompok:

\[ \begin{aligned} H_{0}&:K_{1}=\ldots=K_{k}=0 \\ &\text{ Kelompok tidak berpengaruh pada respon}\\ H_{1}&: \text{Paling sedikit ada satu k di mana }K_{k}\neq 0\\ \end{aligned} \]

Dan tabel ANOVA:

Sumber Keragaman db JK KT F-hit F(dbP,dbG)
Blok r-1 JKK JKK/dbA KTK/KTGA
A a-1 JKA JKA/dbA KTA/KTGA
Galat (a) (a-1)(r-1) JKGA JKGA/dbGA
B (b-1) JKB JKB/dbB KTB/KTGB
Galat (b) (b-1)(r-1) JKGA JKGA/dbGB
AB (a-1)(b-1) JKAB JKAB/dbAB KTAB/KTGC
Galat (c) (a-1)(b-1)(r-1) JKGC JKGC/dbGC
Total abr-1 JKT

Untuk bagian pertama tabel, jumlah kuadrat dihitung dengan:

\[ \begin{aligned} FK&=\frac{y^2_{...}}{abr}\\ JKT&=\sum_{i=1}^a\sum_{j=1}^b\sum_{k=1}^r\left(y_{ijk}-\bar{y}_{...}\right)^2=\sum_{i=1}^a\sum_{j=1}^b\sum_{k=1}^r y_{ijk}^2-FK\\ JKST_a&=\sum_{i=1}^a\sum_{j=1}^b\sum_{k=1}^r\left(\bar{y}_{i.k}-\bar{y}_{...}\right)^2=\sum_{i=1}^a\sum_{k=1}^r \frac{y_{i.k}^2}{b}-FK\\ JKA&=\sum_{i=1}^a\sum_{j=1}^b\sum_{k=1}^r\left(\bar{y}_{i..}-\bar{y}_{...}\right)^2=\sum_{i=1}^a \frac{y_{i..}^2}{br}-FK\\ JKK&=\sum_{i=1}^a\sum_{j=1}^b\sum_{k=1}^r \left(\bar{y}_{..k}-\bar{y}_{...}\right)^2=\sum_{k=1}^r \frac{y_{..k}^2}{ab}-FK\\ JKG_{a}&=JKST_a-JKA-JKK\\ \end{aligned} \]

Untuk bagian kedua tabel:

\[ \begin{aligned} JKB&=\sum_{i=1}^a\sum_{j=1}^b\sum_{k=1}^r\left(\bar{y}_{.j.}-\bar{y}_{...}\right)^2=\sum_{j=1}^b \frac{y_{.j.}^2}{ar}-FK\\ JKST_{b}&=\sum_{i=1}^a\sum_{j=1}^b\sum_{k=1}^r\left(\bar{y}_{ij.}-\bar{y}_{...}\right)^2=\sum_{k=1}^r\sum_{j=1}^b \frac{y_{.jk}^2}{a}-FK\\ JKG_{b}&=JKST_{b}-JKB\\ \end{aligned} \]

Dan untuk bagian terakhir tabel:

\[ \begin{aligned} JKP&=\sum_{i=1}^a\sum_{j=1}^b\sum_{k-1}^r\left(\bar{y}_{ij}-\bar{y}_{..}\right)^2=\sum_{i=1}^a\sum_{j=1}^b\frac{y_{ij.}^2}{r}-FK\\ JKAB&=\sum_{i=1}^a\sum_{j=1}^b\sum_{k-1}^r\left(\bar{y}_{ij.}-\bar{y}_{i..}-\bar{y}_{.j.}+\bar{y}_{...}\right)^2\\ &=\sum_{i=1}^a\sum_{j=1}^b\sum_{k-1}^r\left(\bar{y}_{ij.}-\bar{y}_{...}\right)^2-JKA-JKB\\ &=JKP-JKB-JKA\\ JKG_{c}&=JKT-JKP-JKK-JKG_{a}-JKG_{b} \end{aligned} \]

7.2.2 Analisis dengan R

Load data:

Code
library(googlesheets4)
library(data.table)

Data.SB<-as.data.table(read_sheet("https://docs.google.com/spreadsheets/d/1meWerIyAv1X8jtHXoFCTysvzPy91ptQL6F9sO_-RUNs/edit?usp=sharing"))
! Using an auto-discovered, cached token.
  To suppress this message, modify your code or options to clearly consent to
  the use of a cached token.
  See gargle's "Non-interactive auth" vignette for more details:
  <https://gargle.r-lib.org/articles/non-interactive-auth.html>
ℹ The googlesheets4 package is using a cached token for
  'muh.ammarsahab@apps.ipb.ac.id'.
✓ Reading from "Data P10 STA1222".
✓ Range 'Sheet1'.
Code
knitr::kable(Data.SB)
P G B1 B2 B3 B4
Kontrol IR-64 20.7 32.1 29.5 37.7
Kontrol S-969 27.7 33.0 26.3 37.7
PK IR-64 30.0 30.7 25.5 36.9
PK S-969 36.6 33.8 27.0 39.0
N IR-64 39.9 41.5 46.4 44.5
N S-969 37.4 41.2 45.4 44.6
NP IR-64 40.8 43.5 43.3 43.4
NP S-969 42.2 46.0 45.9 46.2
NK IR-64 42.4 45.6 44.8 47.0
NK S-969 39.8 39.5 40.9 44.0
NPK IR-64 48.6 49.8 42.6 46.6
NPK S-969 42.9 45.9 43.9 45.6

Karena data belum berbentuk long - satu baris adalah satu observasi, melt data tersebut. Tiap baris dalam data awal diidentifikasi oleh kombinasi pupuk dan genotipe, sehingga id.vars adalag c("P","G"):

Code
library(reshape2)

Data.SB<-melt(
  Data.SB,
  id.vars=c("P","G"),
  value.name = "H"
)

knitr::kable(head(Data.SB,10))
P G variable H
Kontrol IR-64 B1 20.7
Kontrol S-969 B1 27.7
PK IR-64 B1 30.0
PK S-969 B1 36.6
N IR-64 B1 39.9
N S-969 B1 37.4
NP IR-64 B1 40.8
NP S-969 B1 42.2
NK IR-64 B1 42.4
NK S-969 B1 39.8

Ubah kolom variable menjadi blok:

Code
library(data.table)

Attaching package: 'data.table'
The following objects are masked from 'package:reshape2':

    dcast, melt
Code
setnames(Data.SB,"variable", "B")

Untuk melakukan ANOVA, perlu ada struktur error yang khusus. Pada dasarnya, akan ada error khusus untuk faktor serta interaksinya, sehingga tulis Error(B:(P*G)) - akan dihitung Error(B:P), Error(B:G), dan Error(B:(G:P)), atau error tiap faktor dan interaksinya di tiap ulangan (blok). Spesifikasi lain adalah:

Code
aov.SB<-aov(H~P*G+B+Error(B:(P*G)),Data.SB)
Warning in aov(H ~ P * G + B + Error(B:(P * G)), Data.SB): Error() model is
singular
Code
summary(aov.SB)

Error: B:P
          Df Sum Sq Mean Sq F value   Pr(>F)
P          5 1674.8   335.0  18.767 5.62e-06 ***
B          3  197.1    65.7   3.681   0.0362 *
Residuals 15  267.7    17.8
---
Signif. codes:  0 '***' 0.001 '**' 0.01 '*' 0.05 '.' 0.1 ' ' 1

Error: B:G
          Df Sum Sq Mean Sq F value Pr(>F)
G          1  0.035  0.0352   0.032   0.87
Residuals  3  3.329  1.1097

Error: B:P:G
          Df Sum Sq Mean Sq F value Pr(>F)
P:G        5  78.59   15.72   4.504 0.0105 *
Residuals 15  52.35    3.49
---
Signif. codes:  0 '***' 0.001 '**' 0.01 '*' 0.05 '.' 0.1 ' ' 1
Code
aov.SB1<-aov(H~P*G+B+Error(B:P*B:G),Data.SB)
Warning in aov(H ~ P * G + B + Error(B:P * B:G), Data.SB): Error() model is
singular
Code
summary(aov.SB1)

Error: B:P
          Df Sum Sq Mean Sq F value   Pr(>F)
P          5 1674.8   335.0  18.767 5.62e-06 ***
B          3  197.1    65.7   3.681   0.0362 *
Residuals 15  267.7    17.8
---
Signif. codes:  0 '***' 0.001 '**' 0.01 '*' 0.05 '.' 0.1 ' ' 1

Error: B:G
          Df Sum Sq Mean Sq F value Pr(>F)
G          1  0.035  0.0352   0.032   0.87
Residuals  3  3.329  1.1097

Error: B:P:G
          Df Sum Sq Mean Sq F value Pr(>F)
P:G        5  78.59   15.72   4.504 0.0105 *
Residuals 15  52.35    3.49
---
Signif. codes:  0 '***' 0.001 '**' 0.01 '*' 0.05 '.' 0.1 ' ' 1

Pastikan ada kurung, karena anova akan salah tanpa kurung:

Code
aov.SB1<-aov(H~P*G+B+Error(B:P*G),Data.SB)
Warning in aov(H ~ P * G + B + Error(B:P * G), Data.SB): Error() model is
singular
Code
summary(aov.SB1)

Error: G
  Df  Sum Sq Mean Sq
G  1 0.03521 0.03521

Error: B:P
          Df Sum Sq Mean Sq F value   Pr(>F)
P          5 1674.8   335.0  18.767 5.62e-06 ***
B          3  197.1    65.7   3.681   0.0362 *
Residuals 15  267.7    17.8
---
Signif. codes:  0 '***' 0.001 '**' 0.01 '*' 0.05 '.' 0.1 ' ' 1

Error: B:P:G
          Df Sum Sq Mean Sq F value  Pr(>F)
P:G        5  78.59  15.718   5.081 0.00444 **
Residuals 18  55.68   3.093
---
Signif. codes:  0 '***' 0.001 '**' 0.01 '*' 0.05 '.' 0.1 ' ' 1

Atau, dapat digunakan fungsi strip.plot(blok, faktor 1, faktor 2, respon) dari agricolae:

Code
library(agricolae)

out1<-with(Data.SB,strip.plot(B,P,G,H))

ANALYSIS STRIP PLOT:  H
Class level information

P   :  Kontrol PK N NP NK NPK
G   :  IR-64 S-969
B   :  B1 B2 B3 B4

Number of observations:  48

model Y: H ~ B + P + Ea + G + Eb + G:P + Ec

Analysis of Variance Table

Response: H
    Df  Sum Sq Mean Sq F value    Pr(>F)
B    3  197.11   65.70
P    5 1674.80  334.96 18.7668 5.616e-06 ***
Ea  15  267.73   17.85
G    1    0.04    0.04  0.0317   0.86997
Eb   3    3.33    1.11
G:P  5   78.59   15.72  4.5038   0.01047 *
Ec  15   52.35    3.49
---
Signif. codes:  0 '***' 0.001 '**' 0.01 '*' 0.05 '.' 0.1 ' ' 1

cv(a) = 10.6 %, cv(b) = 2.7 %, cv(c) = 4.7 %, Mean = 39.71458

Uji lanjut untuk tiap faktor dapat mudah dilakukan. gl.a adalah derajat bebas galat a, dan Ea galat A.

Code
test1<-agricolae::LSD.test(Data.SB$H, Data.SB$P, out1$gl.a, out1$Ea)
test1$statistics
   MSerror Df     Mean       CV t.value      LSD
  17.84854 15 39.71458 10.63779 2.13145 4.502424
Code

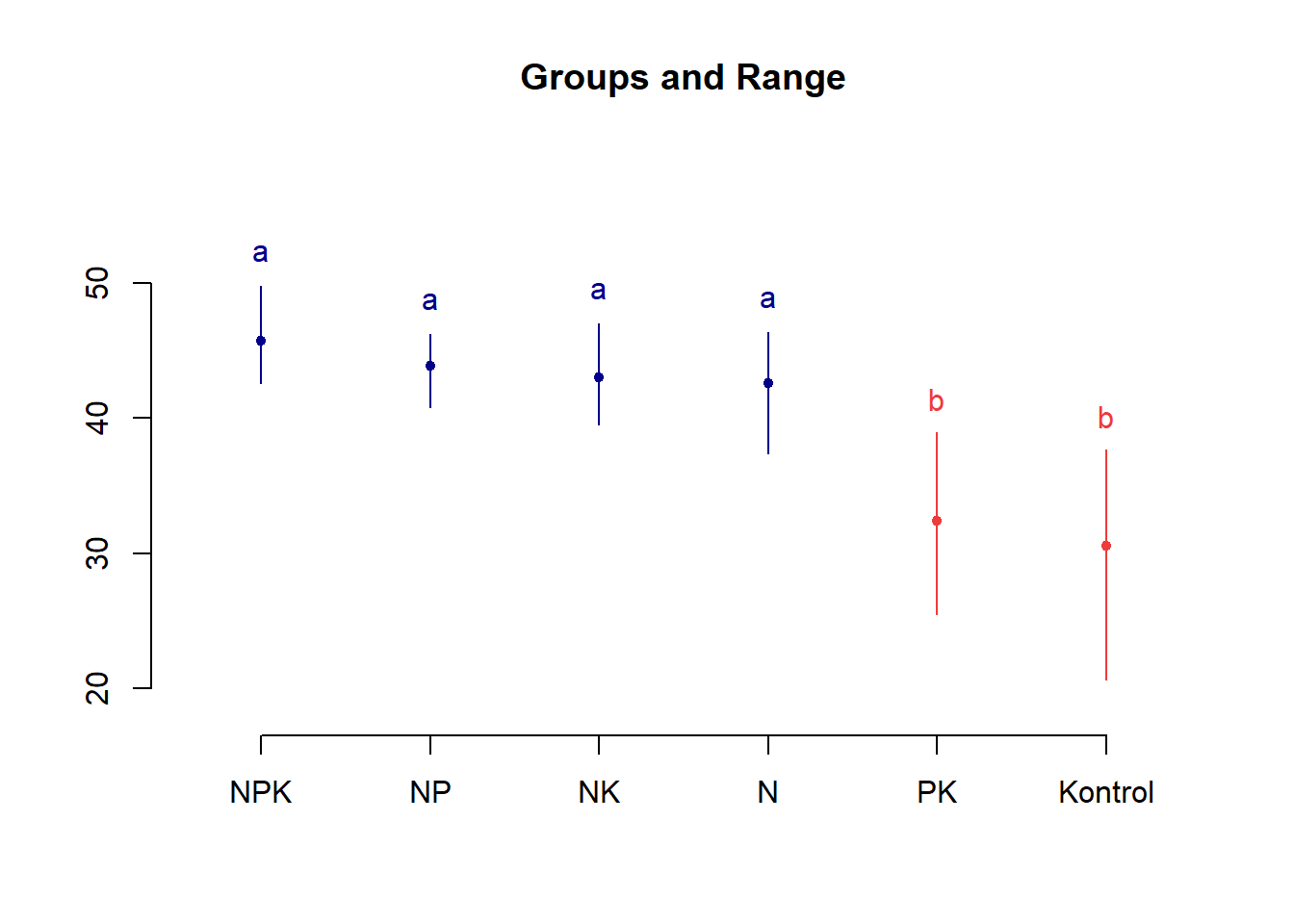

plot(test1)

Namun, tampaknya tidak dilakukan penyesuaian pada KTG sehingga perlu dilakukan perhitungan manual jika ingin ada penyesuaian tersebut:

7.2.3 Latihan: Huasahuasi

Sedang diteliti ambang batas curah hujan sebagai dukungan untuk aplikasi fungisida waktu dalam pengendalian penyakit busuk daun kentang di Peru menggunakan strip plot.

Code
library(agricolae)

data(huasahuasi)
str(huasahuasi)
List of 2
 $ AUDPC:'data.frame':  450 obs. of  13 variables:
  ..$ block: Factor w/ 3 levels "I","II","III": 1 1 1 1 1 1 1 1 1 1 ...
  ..$ trt  : Factor w/ 3 levels "40mm","7-days",..: 1 1 1 1 1 1 1 1 1 1 ...
  ..$ clon : Factor w/ 5 levels "C386209.10","C387164.4",..: 2 2 2 2 2 2 2 2 2 2 ...
  ..$ plant: num [1:450] 1 2 3 4 5 6 7 8 9 10 ...
  ..$ d44  : num [1:450] 0 0 0 0 0 0 0 0 0 0 ...
  ..$ d51  : num [1:450] 0 0 0 0 0 0 0 0 0 0 ...
  ..$ d58  : num [1:450] 0 0 0 0 0 0 0 0 0 0 ...
  ..$ d65  : num [1:450] 0 0 0 0 0 0 0 0 0 0 ...
  ..$ d72  : num [1:450] 0 0 0 0 0 0 0 0 0 0 ...
  ..$ d79  : num [1:450] 0 0 0 0 0 0 0 0 0 0 ...
  ..$ d86  : num [1:450] 0 0 0 0 0 0 0 0 0 0 ...
  ..$ d93  : num [1:450] 0 0 0 1 1 0 0 0 0 0 ...
  ..$ d100 : num [1:450] 0 0 0 1 1 0 0 0 0 0 ...
 $ YIELD:'data.frame':  45 obs. of  6 variables:
  ..$ block: Factor w/ 3 levels "I","II","III": 1 1 1 1 1 1 1 1 1 1 ...
  ..$ trt  : Factor w/ 3 levels "40mm","7-days",..: 1 1 1 1 1 2 2 2 2 2 ...
  ..$ clon : Factor w/ 5 levels "C386209.10","C387164.4",..: 2 1 3 5 4 2 1 3 5 4 ...
  ..$ y1da : num [1:45] 22.8 10.8 1.6 10.9 3.5 ...
  ..$ y2da : num [1:45] 5.5 8 11.7 9.9 5.1 7 12.5 9.15 8.8 4.6 ...
  ..$ y3da : num [1:45] 4.14 6.1 4.15 5.2 2.4 7.6 3.6 4.9 5.9 3.5 ...

Karena ada dua data.frame, ambil data.frame YIELD:

Code
YIELD<-huasahuasi$YIELD
str(YIELD)
'data.frame':   45 obs. of  6 variables:
 $ block: Factor w/ 3 levels "I","II","III": 1 1 1 1 1 1 1 1 1 1 ...
 $ trt  : Factor w/ 3 levels "40mm","7-days",..: 1 1 1 1 1 2 2 2 2 2 ...
 $ clon : Factor w/ 5 levels "C386209.10","C387164.4",..: 2 1 3 5 4 2 1 3 5 4 ...
 $ y1da : num  22.8 10.8 1.6 10.9 3.5 ...
 $ y2da : num  5.5 8 11.7 9.9 5.1 7 12.5 9.15 8.8 4.6 ...
 $ y3da : num  4.14 6.1 4.15 5.2 2.4 7.6 3.6 4.9 5.9 3.5 ...

Ada y1da, y2da, dan y3da. Respon yield merupakan penjumlahan dari ketiga respon tersebut - YIELD$yield<- y1da+y2da+y3da, dan perlakuan ada di trt dan clon.

Buat bagan percobaan dengan edibble dan lakukan ANOVA!
